Билет№16

Трансформа́тор (от лат. transformo — преобразовывать) — это статическое электромагнитное устройство, имеющее две или более индуктивно связанные обмотки на каком-либо магнитопроводе и предназначенное для преобразования посредством электромагнитной индукции одной или нескольких систем (напряжений) переменного тока в одну или несколько других систем (напряжений), без изменения частоты[1][2].

Трансформатор осуществляет преобразование переменного напряжения и/или гальваническую развязку в самых различных областях применения — электроэнергетике,электронике и радиотехнике.

Конструктивно трансформатор может состоять из одной (автотрансформатор) или нескольких изолированных проволочных, либо ленточных обмоток (катушек), охватываемых общим магнитным потоком, намотанных, как правило, на магнитопровод (сердечник) из ферромагнитного магнитомягкого материала.

Токи высокой частоты — переменный ток (начиная с частоты приблизительно в десятки кГц), для которого становятся значимымитакие явления, как излучение электромагнитных волн, и скин-эффект. Кроме того, если размеры элементов электрической цепи становятся сравнимыми с длиной волны переменного тока, то нарушается принцип квазистационарности[1], что требует особых подходов к расчёту и проектированию таких цепей.

Передача и распределение электрической энергии





Электроэнергетической системой называется электрическая часть энергосистемы и питающиеся от нееприемники электрической энергии, объединенные общностью процесса производства, передачи, распределения и потребления электрической энергии.

В настоящее время в составе 6 объединенных энергосистем работает параллельно 74 районных систем.

Электроэнергетической сетью называется совокупность электроустановок для передачи и распределения электрической энергии, состоящая из подстанций, распределительных устройств, токопроводов, воздушных и кабельных линий электропередачи, работающих на определенной территории.

Подстанцией называется электроустановка, служащая для преобразования и распределения электроэнергии и состоящая из трансформаторов или других преобразователей энергии, распределительных устройств до и выше 1000 В, аккумуляторной батареи устройств управления и вспомогательных сооружений.

Распределительным устройством называется электроустановка, служащая для приема и распределения электроэнергии и содержащая коммутационные аппараты, сборные и соединительные шины, вспомогательные устройства (компрессорные, аккумуляторные и др.), а также устройства защиты, автоматики и измерительные приборы.

Линией электропередачи (ЛЭП) любого напряжения (воздушной или кабельной) называется электроустановка, предназначенная для передачи электрической энергии на одном и том же напряжении без трансформации.

дифракция света

Определения в Интернете

1.    Дифра́кция во́лн — явление, которое проявляет себя как отклонение от законов геометрической оптики при распространении волн. Она представляет собой универсальное волновое явление и характеризуется одними и теми же законами при наблюдении волновых полей разной природы. ...

Дифракция света на одной щели

      Пусть в непрерывном экране есть щель: ширина щели  , длина щели (перпендикулярно плоскости листа)  (рис. 9.5). На щель падают параллельные лучи света. Для облегчения расчета считаем, что в плоскости щели АВ амплитуды и фазы падающих волн одинаковы.

Рис. 9.5

      Разобьем щель на зоны Френеля так, чтобы оптическая разность хода между лучами, идущими от соседних зон, была равна  .

      Если на ширине щели укладывается четное число таких зон, то в точке   (побочный фокус линзы)  будет наблюдаться минимум интенсивности, а если нечетное число зон, то максимум интенсивности:



  – условие минимума интенсивности;

 (9.4.1)









  – условие максимума интенсивности

 (9.4.2)





      Картина будет симметричной относительно главного фокуса точки  . Знак плюс и минус соответствует углам, отсчитанным в ту или иную сторону.

      Интенсивность света  . Как видно из рис. 9.5, центральный максимум по интенсивности превосходит все остальные.

      Рассмотрим влияние ширины щели.

      Т.к. условие минимума имеет вид  , отсюда



.

 (9.4.3)





      Из этой формулы видно, что с увеличением ширины щели b положения минимумов сдвигаются к центру, центральный максимум становится резче.

      При уменьшении ширины щели b вся картина расширяется, расплывается, центральная полоска тоже расширяется, захватывая все большую часть экрана, а интенсивность ее уменьшается.

Дифракционная решётка — оптический прибор, действие которого основано на использовании явления дифракции света. Представляет собой совокупность большого числа регулярно расположенных штрихов (щелей, выступов), нанесённых на некоторую поверхность.

Емкостное сопротивление в цепи переменного тока

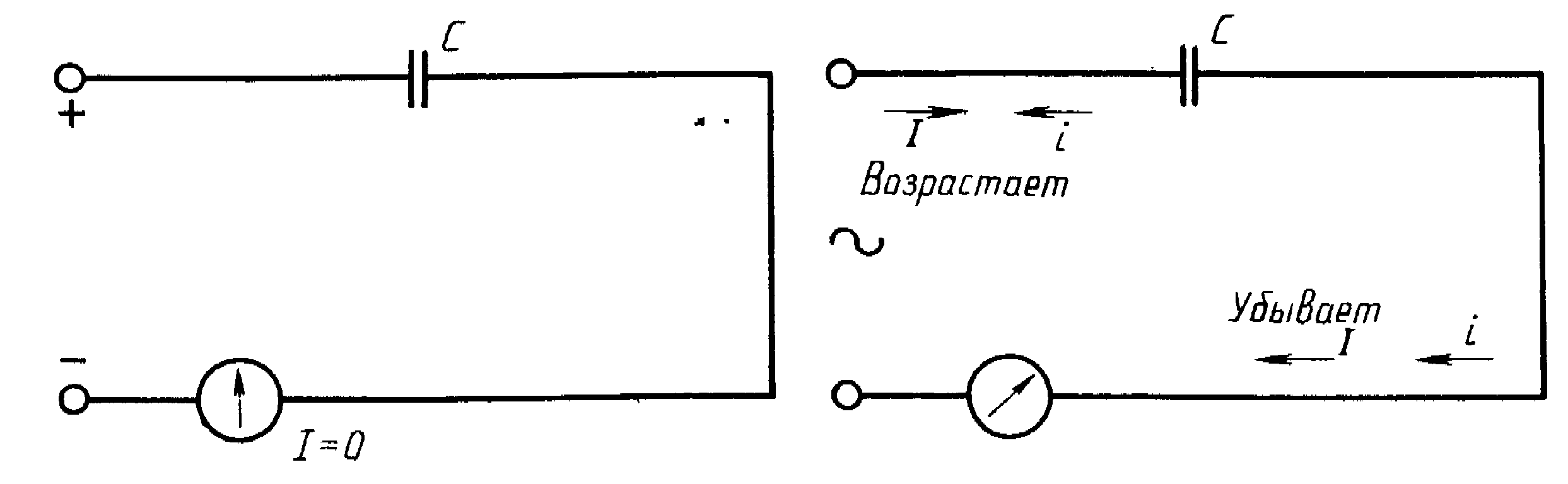

При включении конденсатора в цепь постоянного напряже­ния сила тока I=0, а при включении конденсатора в цепь пере­менного напряжения сила тока I ? 0. Следовательно, конденса­тор в цепи переменного напряжения создает сопротивление меньше, чем в цепи постоянного тока.

Мгновенное значение напряжения равно  .

Мгновенное значение силы тока равно:

Таким образом, колебания напряжения отстают от колебаний тока по фазе на π/2.

Т.к. согласно закону Ома сила тока прямо пропорциональна напряжению, то для максимальных значений тока и напряжения получим: , где  - емкостное сопротивление.

Емкостное сопротивление не является характеристикой проводника, т.к. зависит от параметров цепи (частоты).

Чем больше частота переменного тока, тем лучше пропускает конденсатор ток (тем меньше сопротивление конденсатора переменному току).

Т.к. разность фаз между колебаниями тока и напряжения равна π/2, то мощность в цепи равна 0: энергия не расходуется, а происходит обмен энергией между источником напряжения и емкостной нагрузкой. Такая нагрузка наз. реактивной.










акон Ома для полной цепи переменного тока.

Если в цепи переменного тока имеются нагрузки разных типов, то закон Ома выполняется только для максимальных (амплитудных) и действующих значений тока и напряжения.

В этом случае:

 - полное сопротивление переменному току.

Учитывая, что отношение напряжения к силе тока – это сопротивление, и подставляя конкретные выражения для соответствующих сопротивлений, получим: .

Сдвиг фаз в цепи переменного тока определяется характером нагрузки:

   или .
