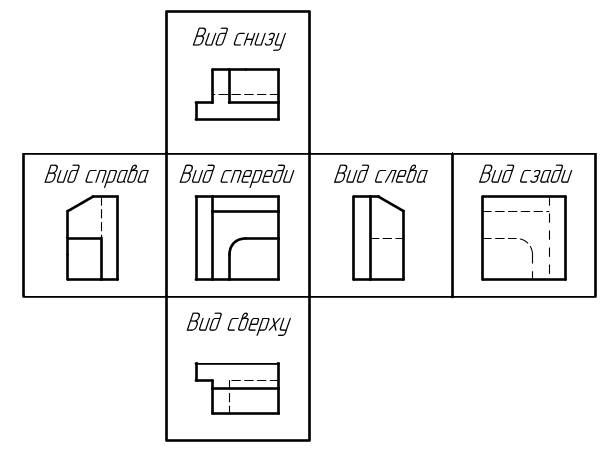

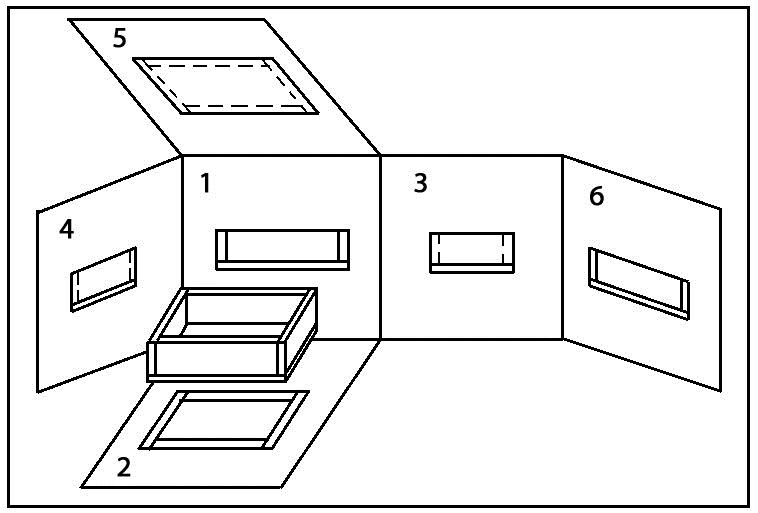

Виды-изображения предметов, образованные с помощью прямоугольного проецирования на грани виртуального куба, внутри которого мысленно изображается объект.(Вместо этого предмета куб можно изобразить). 1-вид спереди; 2- вид сверху; 3- вид слева; 4- вид справа; 5- вид снизу; 6- вид сзади.

Вид дополнительный строят в случае, когда на основную плоскость
какой-либо элемент предмета проецируется с искажением. Тогда применяют дополнительную плоскость, на которой получают истинное изображение.

Правило оформления
Наименования видов на чертёжных графических документах не наносятся, за исключением случаев, если виды не находятся в прямой проекционной связи с главным изображением объекта.
Если на детали имеются части, которые нужно показать для передачи информации об её индивидуальных особенностях, вид сзади допускается компоновать левее от вида справа.
Для облегчения чтения чертежа основные виды обычно располагаются относительно друг друга в проекционной связи. В этом случае не требуется нанесения на видах каких-либо надписей, разъясняющих их название.
