Технические средства компьютерной графики. Устройства вывода информации

Чаще всего, после того, как изображение возникло на мониторе, пользователь каким-либо образом должен взаимодействовать с ним: модифицировать, передвигать, управлять. Для этого существует ряд устройств, о которых будет рассказано в этой главе.



9.1 Видеоадаптеры

Видеоадаптер (графическая карта, видеокарта) реализует вывод информации на монитор. От ее качества зависят:

  • скорость обработки информации;
  • четкость изображения и размеры;
  • цветность (количество воспроизводимых цветов) рабочего поля экрана.

       Важной чертой архитектуры персонального компьютера с позиций графики является то, что контроллер видеосистемы - видеоадаптер - расположен рядом с процессором и опера­тивной памятью и подключен к системной шине через быструю локальную шину. Это дает возможность быстро вести обмен данными между оперативной памятью и видеопамятью (для вывода графических изображений, в особенности в режиме анимации, нужна высо­чайшая скорость передачи данных). В отличие от этого, в больших компьютерах (мейн-фреймах) данные к дисплеям передавались через интерфейс канала ввода-вывода, который работает намного медленнее системной шины. Большие компьютеры, как правило, работа­ли со многими дисплеями, расположенными на значительном расстоянии.

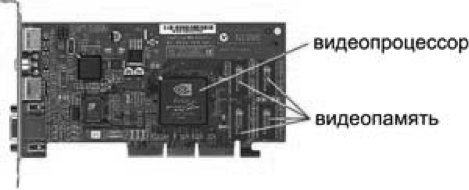

Современный видеоадаптер состоит из двух частей:

       Видеопамяти - предназначена для хранения двоичного кода изображения, выводимого на экран;

       Дисплейного процессора – читает содержимое видеопамяти и в соответствии с ней управляет работой дисплея.

В зависимости от количества поддерживаемых цветовых оттенков различают сле­дующие режимы работы видеоадаптеров:

  • 16 цветов;
  • 256 цветов;
  • High Color (16 бит);
  • True Color (24 бит);
  • True Color (32 бит).

Основными параметрами видеоадаптеров являются величина разрешения экрана и тип развертки монитора, которые они способны поддерживать.

При комплектовании компьютера в первую очередь следует обратить внимание на следующие важные характеристики видеокарты:

  • чипсет;
  • RAMDAC;
  • частота регенерации;
  • разрешение экрана;
  • память видеокарты.




23.01.2014; 02:01
хиты: 122
рейтинг:0
для добавления комментариев необходимо авторизироваться.
№ 2
Монитор — устройство визуального отображения текстовой и графической информации. Основные пользовательские характеристики: Размер экрана по диагонали. Измеряется в дюймах. Размер зерна экрана — расстояние в миллиметрах между двумя соседними люминофорами одного цвета. Меньший размер зерна соответствует более резкой и контрастной картинке, создавая общее впечатление чистоты цвета и чёткого контура изображения. Разрешающая способность — число пикселей (точек экрана) по горизонтали и вертикали. Эта характеристика определяет контрастность изображения. Она зависит от размера экрана и размера зерна экрана. Классификация дисплеев По функциональному назначению: алфавитно-цифровые, графические. По количеству воспроизводимых цветов: монохромные, цветные. По физическим принципам формирования изображения: электронно-лучевые, жидкокристаллические, плазменные, светодиодные. Принтер — устройство для вывода информации на бумагу. Все печатающие устройства подразделяются: по способу формирования изображений на построчные, точечно-матричные, страничные; по принципу работы на ударные, игольчатые (ударно-матричные), струйные, лазерные, термографические. Основные пользовательские характеристики Разрешение – величина самых мелких деталей изображения, передаваемых при печати без искажений. Измеряется в dpi (dot per inch) – числе наносимых отдельных точек красителя на дюйм бумаги. Количество цветов. Быстродействие – количество знаков или страниц, распечатываемых за секунду или минуту. Измеряется для матричных принтеров в cps (character per second) – числе символов, печатаемых в секунду, для струйных и лазерных принтеров в ppm (pages per minute) – числе страниц, печатаемых в минуту. Струйные принтеры чрезвычайно надёжны и весьма неприхотливы к качеству бумаги. Их производительность заметно выше, чем у матричных принтеров. Лазерные принтеры работают очень тихо и значительно быстрее игольчатых и струйных принтеров и дают отпечатки замечательного качества — очень чёткие, контрастные. Принцип работы В построчных принтерах на печатающей планке формируется сразу вся строка. Каждый символ строки выбирается из готовых литер, которые запрессованы или отлиты на специальных пластинках (как в пишущих машинках). В точечно-матричных устройствах печать осуществляется при помощи особой печатающей головки, которая имеет либо несколько игл (обычно 9 или 24) либо сопла для чернил. Головка передвигается горизонтально над бумагой и отдельные иглы или сопла, подчиняясь командам компьютера, наносят на поверхность листа краску (либо, ударяя по носителю через красящую ленту, либо «выстреливая» из сопла капельку чернил). К страничным устройствам печати относятся в основном лазерные принтеры. Сначала они формируют образ полной страницы в своей памяти (именно поэтому им нужно так много памяти: от 0,5 Мб до десятков мегабайтов при цветной печати). Изображение в лазерном принтере создается лазерным лучом на светочувствительном барабане внутри принтера. Там, где луч засвечивает поверхность барабана, возникает сильный электрический разряд и в результате электростатического взаимодействия в это место притягиваются пылинки сухой краски — тонера. При прокатывании листа бумаги вдоль барабана рисунок переносится на бумагу, а затем фиксируется за счёт нагрева или давления. В некоторых моделях принтеров вместо лазера с успехом используются светодиоды, однако все принтеры, устроенные по такому принципу, принято называть лазерными. Плоттер Плоттер – это устройство вывода графических изображений (чертежей, графиков, схем, диаграмм). Принцип работы Пишущий узел имеет несколько штифтов для закрепления специальных фломастеров. Штифты могут подниматься над бумагой (линия не рисуется) или опускаться для рисования. Узел перемещается вдоль бумаги по специальным направляющим. Плоттеры бывают планшетными и рулонными. В планшетных плоттерах пишущий узел перемещается (в плоскости) над неподвижной бумагой. Например, если необходимо провести линию, то печатающий узел перемещается в ее начальную точку, опускается штифт с пером, соответствующим толщине и цвету проводимой линии, и затем перо перемещается до конечной точки линии. В рулонных (барабанных) плоттерах лист бумаги перемещается (в одном из направлений) с помощью роликовых прижимов, а пишущий узел перемещается не в плоскости, а по одной линии (в направлении, перпендикулярном к перемещению бумаги). Такие плоттеры могут создавать длинные (до нескольких метров) рисунки и чертежи. Большинство плоттеров имеют пишущий узел перьевого типа, в котором используются специальные фломастеры. Кроме них могут применяться чернильные, шариковые «перья», рапидографы и др.
