Реляционная модель данных. Структурная часть реляционной модели

  1. Реляционная модель данных

Одним из основных преимуществ реляционной модели является ее однородность. Все данные рассматриваются как хранимые в таблицах и только в таблицах. Каждая строка такой таблицы имеет один и тот же формат.

  • числу достоинств реляционного подхода можно отнести:
  • наличие небольшого набора абстракций, которые позволяют сравнительно просто моделировать большую часть распространенных предметных областей и допускают точные формальные определения, оставаясь интуитивно понятными;
  • наличие простого и в то же время мощного математического аппарата, опирающегося главным образом на теорию множеств и математическую логику и обеспечивающего теоретический базис реляционного подхода к организации БД;
  • возможность ненавигационного манипулирования данными без необходимости знания конкретной физической организации баз данных во внешней памяти.

Кодд сформулировал двенадцать приведенных ниже правил, которым должна соответствовать настоящая реляционная база данных.

  1. Правило информации. Вся информация в базе данных должна быть представлена исключительно на логическом уровне и только одним способом — в виде значений, содержащихся в таблицах.
  2. Правило гарантированного доступа. Логический доступ ко всем и каждому элементу данных (атомарному значению) в реляционной базе данных должен обеспечиваться путем использования комбинации имени таблицы, первичного ключа и имени столбца.
  3. Правило поддержки недействительных значений. В настоящей реляционной базе данных должна быть реализована поддержка недействительных значений, которые отличаются от строки символов нулевой длины, строки пробельных символов и от нуля или любого другого числа и используются для представления отсутствующих данных независимо от типа этих данных.
  4. Правило динамического каталога, основанного на реляционной модели. Описание базы данных на логическом уровне должно быть представлено в том же виде, что и основные данные, чтобы пользователи, обладающие соответствующими правами, могли работать с ним с помощью того же реляционного языка, который они применяют для работы с основными данными.
  5. Правило исчерпывающего подъязыка данных. Реляционная система может поддерживать различные языки и режимы взаимодействия с пользователем (например, режим вопросов и ответов). Однако должен существовать, по крайней мере, один язык, операторы которого можно представить в виде строк символов в соответствии с некоторым четко определенным синтаксисом и который в полной мере поддерживает следующие элементы:
  • определение данных;
  • определение представлений;
  • обработку данных (интерактивную и программную);
  • условия целостности;
  • идентификацию прав доступа;
  • границы транзакций (начало, завершение и отмена).

6. Правило обновления представлений. Все представления, которые теоретически можно обновить, должны быть доступны для обновления.

7. Правило добавления, обновления и удаления. Возможность работать с отношением как с одним операндом должна существовать не

только при чтении данных, но и при добавлении, обновлении и удалении данных.

8. Правило независимости физических данных. Прикладные программы и утилиты для работы с данными должны на логическом уровне оставаться нетронутыми при любых изменениях способов хранения данных или методов доступа к ним.

9. Правило независимости логических данных. Прикладные программы и утилиты для работы с данными должны на логическом уровне оставаться нетронутыми при внесении в базовые таблицы любых изменений, которые теоретически позволяют сохранить нетронутыми содержащиеся в этих таблицах данные.

10. Правило независимости условий целостности. Должна существовать возможность определять условия целостности, специфические для конкретной реляционной базы данных, на подъязыке реляционной базы данных и хранить их в каталоге, а не в прикладной программе.

11. Правило независимости распространения. Реляционная СУБД не должна зависеть от потребностей конкретного клиента.

12. Правило единственности. Если в реляционной системе есть низкоуровневый язык ( обрабатывающий одну запись за один раз), то должна отсутствовать возможность использования его для того, чтобы обойти правила и условия целостности, выраженные на реляционном языке высокого уровня (обрабатывающем несколько записей за один раз).

5.2. Структурная часть реляционной модели

5.2.1. Отношение

Реляционная база данных — это конечный (ограниченный) набор отношений. Отношения используются для представления сущностей, а также для представления связей между сущностями. Отношение — это двумерная таблица, имеющая уникальное имя и состоящая из строк и столбцов, где строки соответствуют записям, а столбцы — атрибутам. Каждая строка в таблице представляет некоторый объект реального мира или соотношения между объектами.

Атрибут — это поименованный столбец отношения. Свойства сущности, его характеристики определяются значениями атрибутов. Порядок следования атрибутов не влияет на само отношение.

Пусть имеется отношение r. Схемой отношения r называется конечное множество имен атрибутов R = {A1, A2, ... Аn}. Заголовки столбцов отношения содержат имена его атрибутов и, следовательно, все вместе отражают его схему.

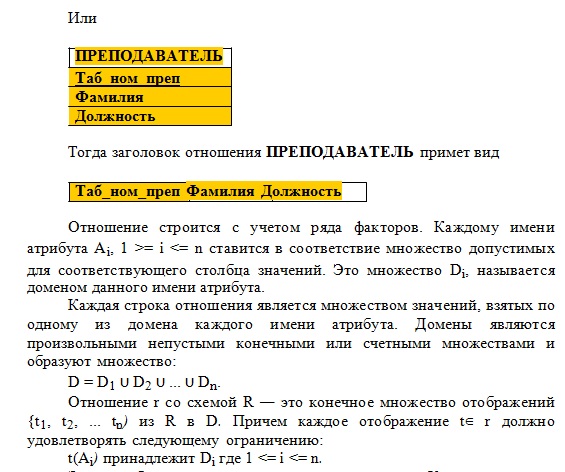

Схема отношения ПРЕПОДАВАТЕЛЬ может быть представлена следующим образом: {Таб_ном_преп, Фамилия, Должность}

Эти отображения называются кортежами. Каждый кортеж отношения отображает экземпляр сущности, а атрибут отношения отображает атрибут сущности.

Множество кортежей называется телом отношения. Тело отношения отражает состояние сущности, поэтому во времени оно постоянно меняется. Тело отношения характеризуется кардинальным числом, которое равно количеству содержащихся в нем кортежей.

Одной из главных характеристик отношения является его степень. Степень отношения определяется количеством атрибутов, которое в нем присутствует. Эта характеристика отношения имеет еще названия: ранг и арность. Отношение с одним атрибутом называется унарным, с двумя атрибутами — бинарным, с тремя — тернарным, с n атрибутами n-арным. Определение степени отношения осуществляется по заголовку отношения.

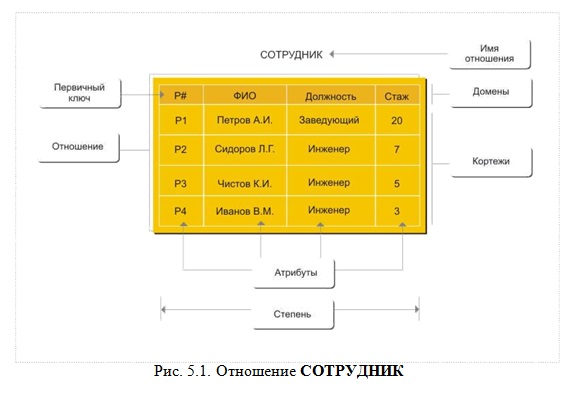

Все названные характеристики отношения обозначены на рис. 5.1
