2.4. Архитектура многопользовательских СУБД
2.4.1. Модели двухуровневой технологии "клиент — сервер"
Систему баз данных можно рассматривать как систему, где осуществлено распределение процесса выполнения по принципу взаимодействия двух программных процессов, один из которых в этой модели называется "клиентом", а другой, обслуживающий клиента, — сервером (машина, хранящая базы данных). Клиентский процесс запрашивает некоторые услуги, а серверный процесс обеспечивает их выполнение. При этом предполагается, что один серверный процесс может обслужить множество клиентских процессов (рис. 2.2).
Рис. 2.2. Структура системы БД с выделением клиентов и сервера
Сервер в простейшем случае — это собственно СУБД. Он поддерживает все основные функции СУБД и предоставляет полную поддержку на внешнем, концептуальном и внутреннем уровнях.
Клиенты — это различные приложения, которые выполняются над СУБД.
Обычно в приложении выделяются следующие группы функций:
- функции ввода и отображения данных;
- прикладные функции, определяющие основные алгоритмы решения задач приложения;
- функции обработки данных внутри приложения,
- функции управления информационными ресурсами;
- служебные функции, играющие роль связок между функциями первых четырех групп.
Если все пять компонентов приложения распределяются только между двумя процессами, которые выполняются на двух платформах: на клиенте и на сервере, то такая модель называется двухуровневой. Она имеет несколько основных разновидностей. Рассмотрим их.
Файловый сервер
Модель файлового сервера называется моделью удаленного управления данными. Данная модель предполагает следующее распределение функций - на клиенте располагаются почти все части приложения: презентационная часть приложения, прикладные функции, а также функции управления информационными ресурсами. Файловый сервер содержит файлы, необходимые для работы приложений и самой СУБД и поддерживает доступ к файлам (рис. 2.3).
Рис. 2.3. Модель файлового сервера
Поскольку передача файлов представляет собой длительную процедуру , такой подход характеризуется значительным сетевым трафиком, что может привести к снижению производительности всей системы в целом.
Помимо этого недостатка использование файлового сервера несет еще и другие:
- на каждой рабочей станции должна находиться полная копия СУБД;
- управление параллельностью, восстановлением и целостностью усложняется, поскольку доступ к одним и тем же файлам могут осуществлять сразу несколько экземпляров СУБД;
- узкий спектр операций манипулирования данными, который определяется только файловыми командами;
- защита данных осуществляется только на уровне файловой системы.
Основное достоинство этой модели, заключается в том, что в ней уже осуществлено разделение монопольного приложения на два взаимодействующих процесса. При этом сервер может обслуживать множество клиентов, обращающихся к нему с запросами.
Модель удаленного доступа к данным
В модели удаленного доступа база данных также хранится на сервере. На сервере же находится и ядро СУБД. На клиенте располагаются части приложения, поддерживающие функции ввода и отображения данных и прикладные функции.
Клиент обращается к серверу с запросами на языке SQL. Структура модели удаленного доступа приведена на рис. 2.4.
Рис. 2.4. Модель удаленного доступа
Сервер принимает и обрабатывает запросы со стороны клиентов, проверяет полномочия пользователей, гарантирует соблюдение ограничений целостности, выполняет обновление данных, выполняет запросы и возвращает результаты клиенту, поддерживает системный каталог, обеспечивает параллельный доступ к базе данных и ее восстановление. К тому же резко уменьшается загрузка сети, так как по ней от клиентов к серверу передаются не файловые команды, а запросы на SQL, и их объем существенно меньше. В ответ на запросы клиент получает только данные, соответствующие запросу, а не блоки файлов, как в модели файлового сервера.
Тем не менее, данная технология обладает и рядом недостатков:
- запросы на языке SQL при интенсивной работе клиентских приложений могут существенно загрузить сеть;
- презентационные и прикладные функции приложения должны быть повторены для каждого клиентского приложения;
- сервер в этой модели играет пассивную роль, поэтому функции управления информационными ресурсами должны выполняться на клиенте.
Модель сервера баз данных
Технологию "клиент — сервер" поддерживают большинство современных СУБД: Informix, Ingres, Sybase, Oracle, MS SQL Server. В основу данной модели добавлен механизм хранимых процедур и механизм триггеров.
Механизм хранимых процедур позволяет создавать подпрограммы, работающие на сервере и управляющие его процессами.
Таким образом, размещение на сервере хранимых процедур означает, что прикладные функции приложения разделены между клиентом и сервером. Трафик обмена информацией между клиентом и сервером резко уменьшается.
Централизованный контроль целостности базы данных в модели сервера баз данных выполняется с использованием механизма триггеров. Триггеры также являются частью БД.
Триггер — это особый тип хранимой процедуры, реагирующий на возникновение определенного события в БД . Он активизируется при попытке изменения данных — при операциях добавления, обновления и удаления. Триггеры определяются для конкретных таблиц БД.
Внедрение триггеров незначительно влияет на производительность сервера и часто используется для усиления приложений, выполняющих многокаскадные операции в БД.
В данной модели (рис. 2.5) сервер является активным, потому что не только клиент, но и сам сервер, используя механизм триггеров, может быть инициатором обработки данных в БД. Поскольку функции клиента облегчены переносом части прикладных функций на сервер, он в этом случае называется "тонким".
При всех положительных качествах данной модели у нее все же есть один недостаток — очень большая загрузка сервера.
Рис. 2.5. Модель сервера БД
2.4.2. Сервер приложений. Трехуровневая модель
Эта модель является расширением двухуровневой модели и в ней вводится дополнительный промежуточный уровень между клиентом и сервером. Архитектура трехуровневой модели приведена на рис. 2.6.
Рис. 2.6. Архитектура трехуровневой модели
Такая архитектура предполагает, что на клиенте располагаются: функции ввода и отображения данных, включая графический пользовательский интерфейс, локальные редакторы, коммуникационные функции, которые обеспечивают доступ клиенту в локальную или глобальную сеть.
Серверы баз данных в этой модели занимаются исключительно функциями управления информационными ресурсами БД: обеспечивают функции создания и ведения БД, поддерживают целостность БД, осуществляют функции создания резервных копий БД и восстановления БД после сбоев, управления выполнением транзакций и так далее.
Промежуточному уровню, который может содержать один или несколько серверов приложений, выделяются общие не загружаемые функции для клиентов: наиболее общие прикладные функции клиента, функции , поддерживающие сетевую доменную операционную среду, каталоги с данными, функции, обеспечивающие обмен сообщениями и поддержку запросов.
Преимущества трехуровневой модели наиболее заметны в тех случаях, когда клиенты выполняют сложные аналитические расчеты над базой данных.
Концепции проектирования БД
3.1. Жизненный цикл БД
Как и любой программный продукт, база данных обладает собственным жизненным циклом (ЖЦБД). Главной составляющей в жизненном цикле БД является создание единой базы данных и программ, необходимых для ее работы.
ЖЦБД включает в себя следующие основные этапы (рис. 3.1):
- планирование разработки базы данных;
- определение требований к системе;
- сбор и анализ требований пользователей;
- проектирование базы данных:
- концептуальное проектирование базы данных;
- логическое проектирование базы данных;
- физическое проектирование базы данных;
- разработка приложений:
- проектирование транзакций;
- проектирование пользовательского интерфейса;
- реализация;
- загрузка данных;
- тестирование;
- эксплуатация и сопровождение:
- анализ функционирования и поддержка исходного варианта БД;
- адаптация, модернизация и поддержка переработанных вариантов.

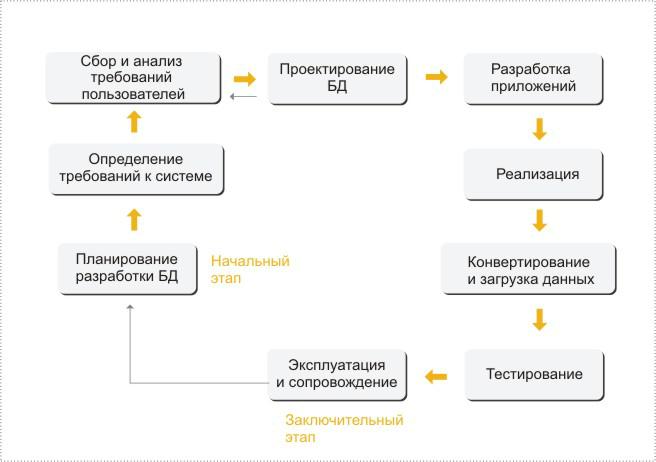

Рис. 3.1. Жизненный цикл БД
3.1.1. Планирование разработки базы данных
Содержание данного этапа — разработка стратегического плана, в процессе которой осуществляется предварительное планирование конкретной системы управления базами данных.
Планирование разработки базы данных состоит в определении трех основных компонентов: объема работ, ресурсов и стоимости проекта.
Важной частью разработки стратегического плана является проверка осуществимости проекта, состоящая из нескольких частей.
Первая часть — проверка технологической осуществимости. Она состоит в выяснении вопроса, существует ли оборудование и программное обеспечение, удовлетворяющее информационным потребностям фирмы.
Вторая часть — проверка операционной осуществимости — выяснение наличия экспертов и персонала, необходимых для работы БД.
Третья часть — проверка экономической целесообразности осуществления проекта. При исследовании этой проблемы весьма важно дать оценку ряду факторов, в том числе и таким:
- целесообразность совместного использования данных разными отделами;
- величина риска, связанного с реализацией системы базы данных;
- ожидаемая выгода от внедрения подлежащих созданию приложений;
- время окупаемости внедренной БД;
- влияние системы управления БД на реализацию долговременных планов организации.
3.1.2. Определение требований к системе
На данном этапе необходимо определить диапазон действия приложения базы данных, состав его пользователей и области применения.
Определение требований включает выбор целей БД, выяснение информационных потребностей различных отделов и руководителей фирмы и требований к оборудованию и программному обеспечению.
3.1.3. Сбор и анализ требований пользователей
На данном этапе необходимо создать для себя модель движения важных материальных объектов и уяснить процесс документооборота. По каждому документу необходимо установить периодичность использования, определить данные, необходимые для выполнения выделенных функций (анализируя существующую и планируемую документацию, выясняют, как получается каждый элемент данных, кем получается, где в дальнейшем используется, кем контролируется.
Собранная информация о каждой важной области применения приложения и пользовательской группе должна включать следующие компоненты: исходную и генерируемую документацию, подробные сведения о выполняемых транзакциях, а также список требований с указанием их приоритетов.
Формализация собранной на этом этапе информации может быть повышена с помощью методов составления спецификаций требований, к числу которых относятся, например, технология структурного анализа и проектирования, диаграммы потоков данных и графики "вход — процесс— выход".
