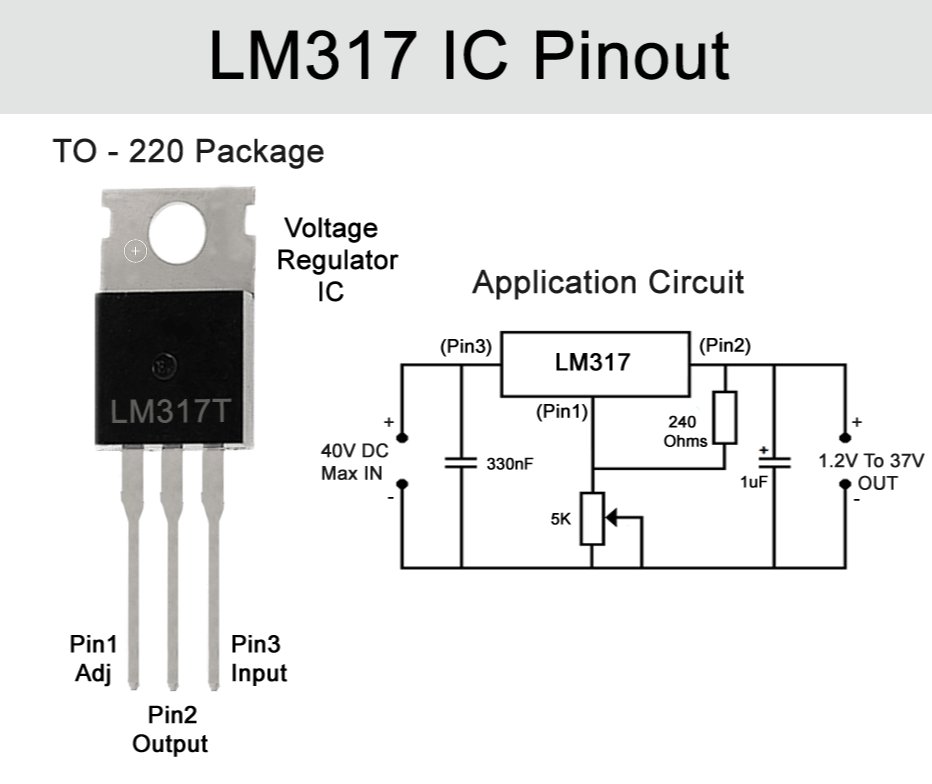

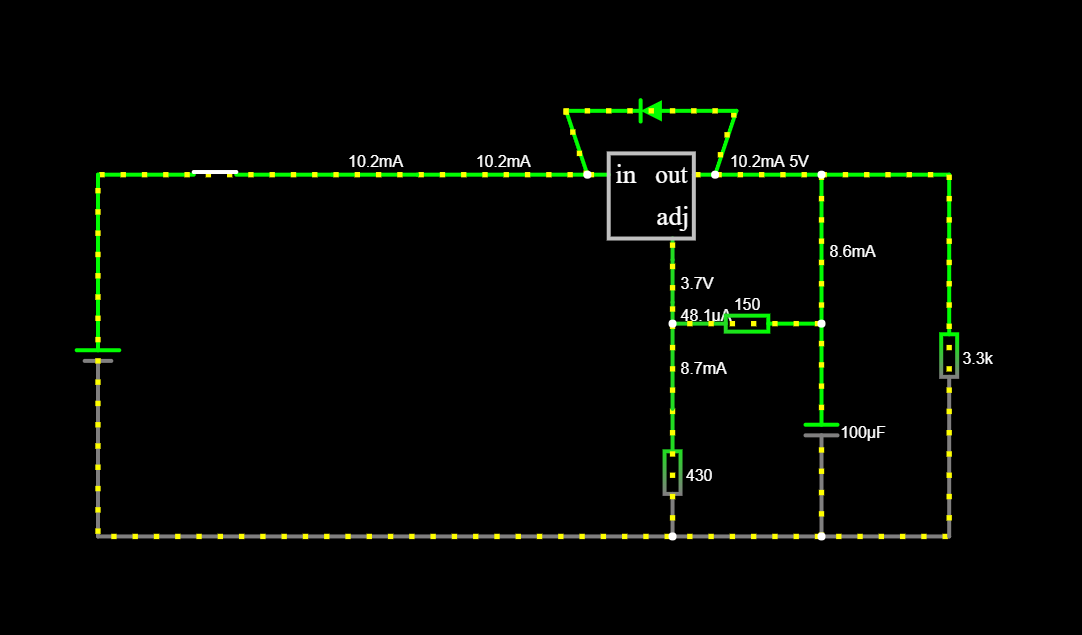

Практическое правило
-
Делитель должен иметь ток порядка 1…10 mA.
-
Оптимально ≈5 mA (стандарт с R1=240Ω).
-
Минимально ≈1 mA — ниже этого начинаются проблемы с точностью/шумом/утечками.
-
LM317 требует минимальную нагрузку ≈ 10 mA, чтобы держать стабильное регулирование.
Конденсаторы (еще раз, с рекомендациями)
-
Вход (12 В):
-
0.1 µF керамика (вблизи входа LM317)
-
22 µF электролит (25 В) — как фильтр/запас
-
-
Выход (5 В):
-
0.1 µF керамика (вблизи выхода)
-
10 µF электролит/тантал (10–16 В)
-
-
Adj — Out (опционально, для лучшего подавления пульсаций):
-
10 µF электролит между ADJ и OUT (увеличивает Ripple Rejection)
-
Если ставишь C_adj — добавь защитный диод (Adj→Out), чтобы избежать повреждения при отключении питания.
Защитные диоды (коротко)
-
Диод OUT → IN (катод на OUT, анод на IN) — защищает при обратных напряжениях, если вход обесточится, а выход под нагрузкой остаётся заряженным.
-
Если ставишь C_adj — диод Adj → Out (чтобы конденсатор не «выдавил» пины регулятора при питании/выключении).
Подойдут 1N400x.
