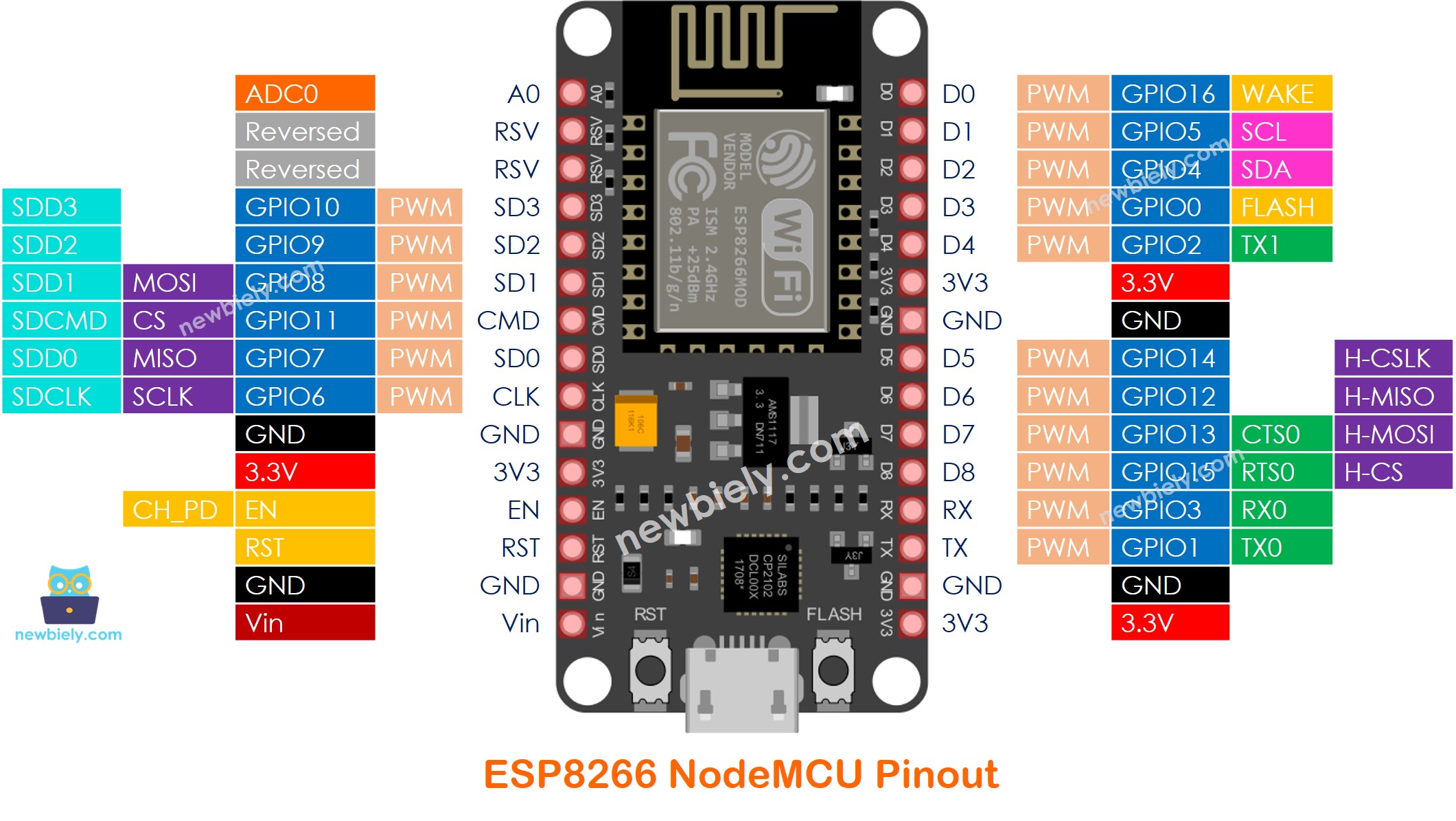

8266 pin img

Arduino IDE имя	GPIO	Назначение
D1	GPIO5	I²C SCL, безопасен
D2	GPIO4	I²C SDA, безопасен
D5	GPIO14	SPI_CLK, безопасен
D6	GPIO12	SPI_MISO, безопасен
D7	GPIO13	SPI_MOSI, безопасен
D8	GPIO15	SPI_CS, безопасен, НО нужно подтянуть к GND через 10кΩ на старте

Arduino IDE имя	GPIO	Особенности
D0	GPIO16	Безопасен, но не поддерживает PWM или `attachInterrupt()`. Можно использовать для управления, например, светодиодом.
D3	GPIO0	Используется при загрузке. Должен быть подтянут к VCC через 10кΩ. Если подан GND на старте — ESP заходит в режим прошивки.
D4	GPIO2	Подключен к встроенному светодиоду. Должен быть подтянут к VCC при старте, иначе загрузка может не пойти.
D8 (повторно)	GPIO15	Должен быть подтянут к GND при старте, иначе загрузка не произойдёт. Используется как SPI CS.

Название	GPIO	Причина
RX	GPIO3	Приём UART. Используется при загрузке и отладке. Использовать только если ты точно знаешь, что делаешь.
TX	GPIO1	Передача UART. То же самое.
GPIO10 / GPIO9	-	Внутренне используется для флеш-памяти. Лучше не трогать.
